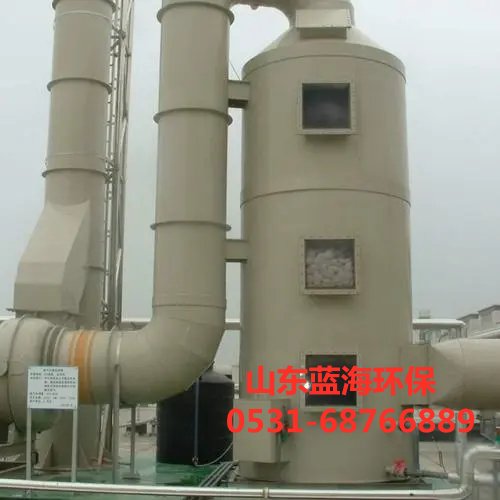

酸洗塔的內部結構設計旨在實現高效的氣液接觸和物質傳遞，其關鍵組成部分包括：



- 填料層：這是酸洗塔的核心部分，通常由耐腐蝕材料如PE（聚乙烯）制成，以提供足夠的表面積促進氣液兩相的充分接觸。

- 分布器：負責將洗滌液均勻分布在填料層上，確保每一層填料都能有效地與廢氣接觸，提高吸收效率。

- 收集器：位于填料層的下方，用于收集經過填料層后流下的液體，以便循環使用或進行后續處理。

- 進出口管道：這些管道分別用于引入待處理的廢氣和排出處理后的氣體，是塔體與外界進行氣體交換的主要通道。

- 除霧裝置：在處理過程中，會產生一些細小的液滴或霧氣，除霧裝置的作用是將這些物質分離出來，防止它們隨氣流帶出塔外。

此外，為了維持洗滌液的一定濃度和pH值，酸洗塔還會配備相應的**酸液供應系統**，通過泵送或噴淋方式向塔內供應酸液。



總的來說，酸洗塔的設計注重于實現高效的傳質過程，同時也考慮到了系統的壓降和能耗問題，以及長期運行中的維護和穩定性。通過這些精心設計的內部結構，酸洗塔能夠有效地去除廢氣中的污染物，從而滿足環保排放標準。
